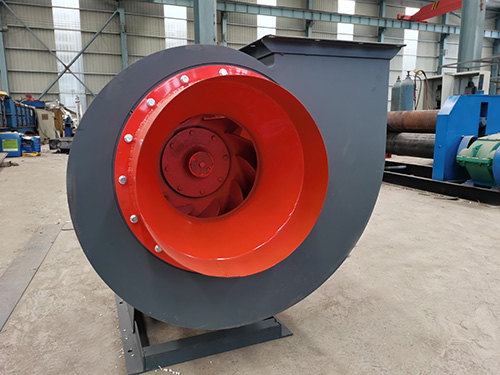

9-19、9-26型高壓離心通風機

9-19、9-26型高壓離心風扇是離心風扇，工作原理與離心風扇相同，廣泛應用于運輸材料，其特點是流量小、風壓高、吸氣、送風效果好，市場上大多數廠家生產的是a式和d式兩個系列，a式是直接電機傳動，d式是聯軸傳動。

9-19、9-26型高壓離心風扇葉輪旋轉時，由于離心力的作用，風向標推進氣體向前移動，形成螺旋狀的運動。葉輪刀片之間的空氣呈螺旋狀加速旋轉，將泵體以外的氣體擠入(從吸氣口吸入)側槽，進入側通道后，氣體被壓縮，回到葉輪刀片之間再次加速旋轉。當空氣沿著一條螺旋軌道穿過葉輪和側槽時，每個葉輪增加了壓縮和加速度，隨著旋轉的進行，氣體的動能增加，沿著側通道通過的氣體壓力進一步增加。當空氣到達側槽與排放法蘭的連接點(側通道在出口處變窄)，氣體即被擠出葉片并通過出口消聲器排出泵體。

9-19、9-26型高壓離心通風機結構形式：

1、9-19、9-26型高壓離心通風機為單吸入式，采用前彎型葉輪。

2、根據葉輪的旋轉方向，鼓風機可以制作右旋和左旋兩種旋轉方向。從電機一端正視，葉輪順時針旋轉為右旋風機，以“右”表示；逆時針旋轉為左旋風機，以“左”表示。

3、9-19離心風扇的吹出口角度為0°、45°、90°、135°、180°、225°共6個角度。我國標準產品為0°、45°、90°三種，其余角度可根據用戶需要制作。

4、9-19離心通風機的傳動方式為A/D兩種：

A式：電機直聯傳動，結構緊湊、維護簡單。機號3.5~6.3#采用該傳動方式

D式:聯軸器傳動，結構形式為連體式:風扇、傳動組和馬達全部組裝在同一個剛性基礎上，減少了客戶的安裝難度，優良縮短了現場安裝、調整的工期。7.1#以上機號采用該傳動方式。

。
